دليل تركيب فرن تقسية الزجاج المسطح والمنحنى

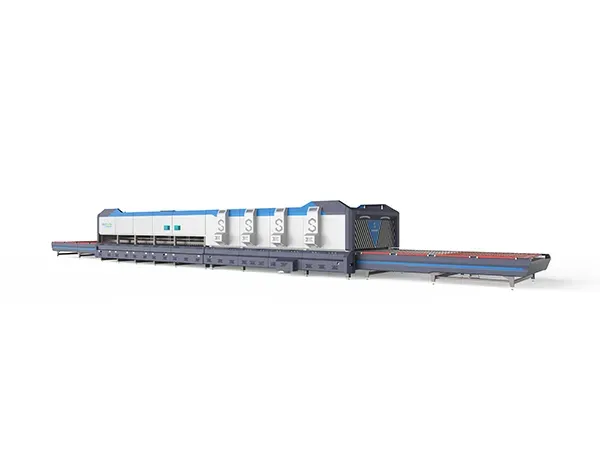

فرن تقسية الزجاج المسطح والمنحنى يعد فرن تقسية الزجاج المسطح والمنحنى هو المعدات الأساسية لإنتاج جدران الستائر المنحنية للمباني والزجاج المنحني للسيارات. تؤثر دقة تركيبه بشكل مباشر على معدل العائد وعمر المعدات. توفر هذه المقالة عملية تركيب فرن تقسية الزجاج المسطح والمنحنى، وتغطي العملية الكاملة لبناء الأساس، والوضع الميكانيكي، وإصلاح الأخطاء الكهربائية، مما يساعدك على تجنب 90٪ من مخاطر التركيب.

عملية تركيب فرن تقسية الزجاج المسطح والمنحنى:

1. التحضير قبل التركيب:

بناء أساس الموقع: يجب أن تكون درجة تحمل الخرسانة ≥5 طن/م² (بما في ذلك وزن المعدات + حمل الزجاج)، السُمك: ≥400 مم. يتم حجز مساحة صيانة تبلغ 1.5 متر مربع في الجزء العلوي من جسم الفرن، ويجب التحكم في درجة الحرارة المحيطة عند 15-35 درجة مئوية (لتجنب التمدد الحراري والانكماش الذي يسبب تشوهًا هيكليًا).

2. خطوات التركيب الميكانيكي:

وضع جسم الفرن وشبكة الرياح: استخدم رافعة 20 طنًا، ويجب أن تكون نقطة التعليق في موقع أضلاع تقوية المعدات. انتبه إلى تطبيق مانع التسرب المقاوم للحرارة العالية عند واجهة الشفة عند توصيل جسم الفرن المجزأ. استخدم مستوى الليزر لمراقبة العملية بأكملها أثناء التموضع، والمستوى الطولي ≤0.5 مم/م، وبعد تثبيت الأسطوانة، استخدم مقياس المجس للتحقق من التوازي بين الأسطوانة.

تركيب نظام الأسطوانة الخزفية: نظف مقعد المحمل أولاً، ثم ضع شحم ثنائي كبريتيد الموليبدينوم عالي الحرارة، ثم قم بتركيب الأسطوانات الخزفية واحدة تلو الأخرى. يتم التحكم في خلوص المحمل عند كلا الطرفين عند 0.05-0.1 مم، وانحراف مركز اقتران محرك القيادة ≤0.05 مم. بعد اكتمال التركيب، يتم إجراء اختبار ناقل الحركة. في ظل التشغيل بدون تحميل لمدة ساعتين، يكون الانحراف الشعاعي للأسطوانة ≤0.15 مم.

تصحيح أخطاء شبكة الرياح المبردة: الزاوية بين فوهة الرياح وسطح الزجاج 35 درجة -50 درجة، ويتم استخدام مقياس الزاوية للتحديد الدقيق، ويتم موازنة ضغط الرياح لضمان أن يكون فرق ضغط الرياح العلوي والسفلي ≤5٪.

3. تصحيح أخطاء الكهرباء والبرنامج:

تكوين نظام إمداد الطاقة: يجب أن يفي إمداد الطاقة بالطور الثلاثي 380 فولت ± 5%، ومقاومة التأريض المستقلة ≤4Ω، ومساحة المقطع العرضي للكابل ≥120 مم².

تصحيح أخطاء برنامج PLC: إعداد منحنى التسخين: قم بمطابقة معدل التسخين (5-20 درجة مئوية/دقيقة) وفقًا لسمك الزجاج (3-19 مم)، معلمات تبريد الهواء: ضغط الرياح يتناسب عكسيًا مع مربع سمك الزجاج.

4. اختبار القبول:

اختبار إحكام الهواء: أغلق باب الفرن، وابدأ تشغيل مروحة العادم لجعل معدل تسرب الضغط ≤5 باسكال/دقيقة عندما يصل الضغط السلبي في الفرن إلى -50 باسكال

اختبار توحيد درجة الحرارة: ينقسم الفرن إلى ثلاث مناطق: الأمامية والوسطى والخلفية. يتم ترتيب ثلاثة موازين حرارة في كل منطقة. يكون فرق درجة الحرارة ≤±3 درجة مئوية أثناء مرحلة العزل.

يجب أن يتبع تركيب فرن تقسية الزجاج المسطح والمنحنى المبادئ الثلاثة "الأساس الدقيق والمحاذاة الميكانيكية والموثوقية الكهربائية". يوصى بالاحتفاظ ببيانات قياس الليزر وسجلات التصحيح لعملية التثبيت بأكملها لتوفير مرجع معياري للصيانة اللاحقة. يتم إجراء اكتشاف بقعة الإجهاد وحجم الجسيمات كل أسبوع في الشهر الأول من الإنتاج، ويتم ضبط المعلمات في الوقت المناسب للوصول بسرعة إلى الإنتاج وتحقيق معدل المنتج النهائي بنسبة ≥95٪!
